Contator Elétrico: Como Funciona e Como Acionar pelo PLC

Introdução

O contator elétrico é um dos componentes mais presentes na automação industrial — e ainda assim um dos mais subestimados. Muita gente o usa todo dia sem entender direito o que acontece lá dentro, e isso gera ligações erradas, queimas desnecessárias e paradas de máquina.

Se você está integrando motores, resistências ou cargas em geral ao seu sistema de CLP, entender o contator não é opcional. Ele é a interface entre a lógica de controle (seu PLC) e o mundo de potência — e qualquer falha nessa interface custa caro.

Neste post você vai entender como um contator funciona internamente, quais os tipos existentes, como dimensionar corretamente e, principalmente, ver exemplos práticos de como acionar um contator pelo PLC usando saída digital, relé de interface e lógica Ladder.

---

O Que é um Contator Elétrico?

Um contator é basicamente uma chave eletromagnética de potência. Diferente de um relé comum (que é para sinais de controle em correntes baixas), o contator é projetado para chavear cargas pesadas — motores, compressores, resistências de aquecimento, bancos de capacitores.

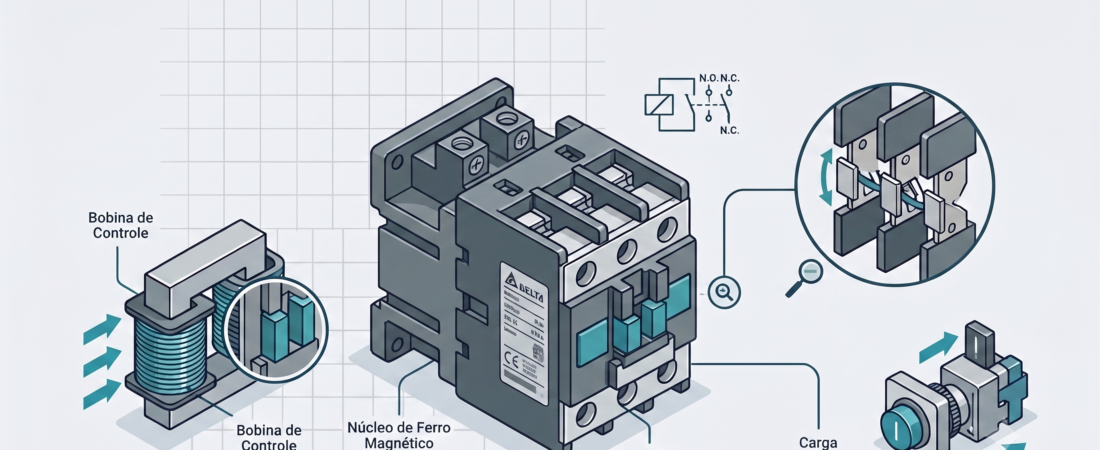

Internamente, ele funciona assim:

1. Bobina (A1/A2): recebe a tensão de comando — pode ser 24 VCC, 110 VCA ou 220 VCA, dependendo do modelo.
2. Núcleo magnético: quando a bobina é energizada, gera campo eletromagnético que puxa o núcleo móvel.
3. Contatos principais: conectados ao núcleo, fecham o circuito de potência (geralmente 3 fases para motores trifásicos).
4. Contatos auxiliares: contatos de sinalização (normalmente aberto NA e normalmente fechado NF) usados na lógica de controle.

Quando a bobina é desligada, uma mola retorna o núcleo à posição original e os contatos principais abrem — interrompendo a carga.

💡 Dica: O zumbido que você ouve em um contator CA em operação é normal — é a frequência da rede induzindo vibração no núcleo. Se o zumbido estiver muito alto, pode ser sinal de tensão baixa na bobina ou núcleo desgastado.

---

Contator CA vs. Contator CC — Qual a Diferença?

Característica	Contator CA	Contator CC
Tensão da bobina	110 / 220 VCA (50/60 Hz)	24 VCC (mais comum em automação)
Extinção do arco	Depende do zero de corrente da rede	Mais difícil — exige câmaras especiais
Aplicação típica	Motores industriais, QDFs convencionais	Automação com PLC (saída 24 VCC)
Ruído em operação	Pequeno zumbido audível	Silencioso
Custo	Menor	Ligeiramente maior

Na automação moderna com PLC, o contator com bobina 24 VCC é o padrão. A saída digital do CLP aciona direto — sem relé intermediário, desde que a corrente da bobina esteja dentro da capacidade da saída.

👉 Ver preço de contator 24VCC no Mercado Livre

---

Categorias de Utilização (AC-1, AC-3, AC-4)

Antes de especificar um contator, você precisa entender a categoria de utilização — isso define para qual tipo de carga ele foi projetado.

Categoria	Aplicação	Exemplo prático
AC-1	Cargas resistivas e pouco indutivas	Resistências, fornos elétricos
AC-3	Partida direta de motores de gaiola	Bomba, compressor, ventilador
AC-4	Partida de motores com reversão ou frenagem	Pontes rolantes, centrífugas

⚠️ Atenção: Um contator especificado para AC-3 numa aplicação AC-4 vai queimar os contatos prematuramente. A corrente de intertravamento na reversão é muito mais agressiva do que a partida simples. Sempre consulte a tabela de vida útil do fabricante.

---

Como o PLC Aciona um Contator — 3 Formas Práticas

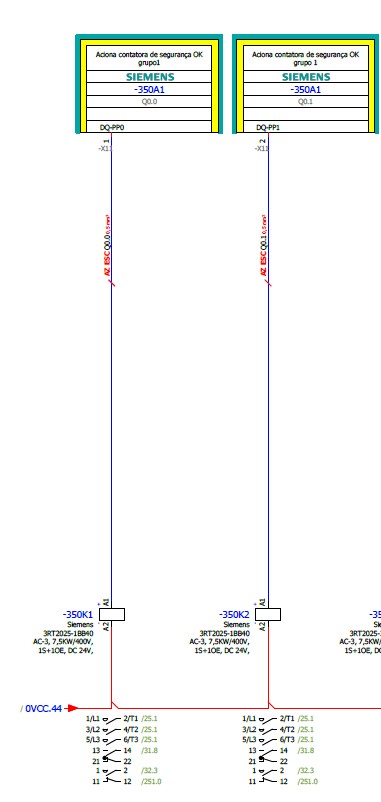

1. Acionamento Direto pela Saída Digital do PLC (24 VCC)

A forma mais limpa e direta: a saída digital do PLC energiza a bobina do contator.

Requisitos:

• Contator com bobina 24 VCC
• Saída digital do PLC com capacidade de corrente suficiente (verificar datasheet da bobina — geralmente entre 50 mA e 300 mA)
• Mesmo comum (0 V) entre PLC e contator

Ligação:

Lógica Ladder no PLC (partida simples):

💡 Dica: Adicione sempre o contato auxiliar NA do contator como selo (memória) em paralelo com o botão de partida. Isso garante que o motor continue rodando mesmo após soltar o botão.

Lógica com selo:

Network 1: Partida com selo
|----[ ]----+----[ ]----+----[ /]---( )-------|
  I0.0      |   Q0.0   |   I0.1   Q0.0
 (Partida)  +-----------+  (Parada)  (Contator)

---

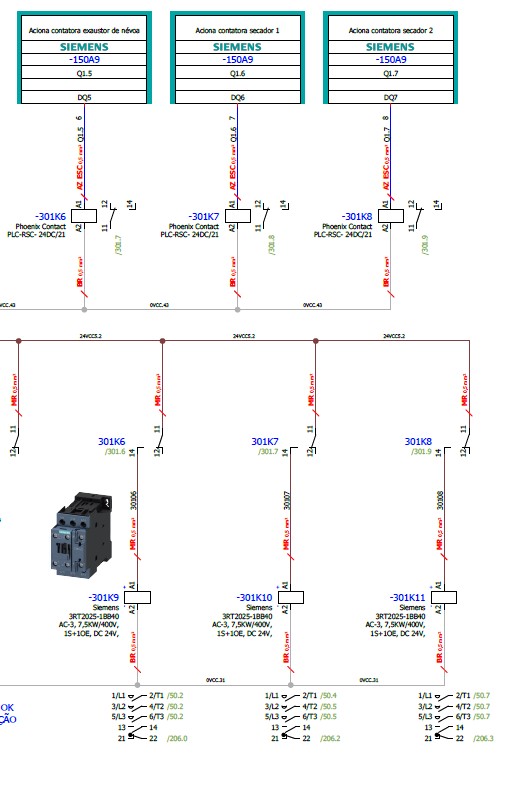

2. Acionamento via Relé de Interface (Isolamento Galvânico)

Quando a carga ou o ambiente exige isolamento elétrico entre o PLC e o contator (tensões diferentes, longas distâncias, proteção contra ruído), usa-se um relé de interface entre a saída do PLC e a bobina do contator.

Quando usar:

• Bobina do contator é 110 ou 220 VCA
• Saída do PLC é transistor (NPN/PNP) com corrente limitada
• Necessidade de isolamento galvânico por norma

Ligação:

👉 Ver relés de interface Phoenix Contact no Mercado Livre

---

3. Acionamento com Intertravamento de Reversão (Dois Contatores)

Aplicação clássica em motores com reversão de giro. Dois contatores são usados — K1 para sentido direto e K2 para sentido reverso. O intertravamento é obrigatório para nunca energizar os dois ao mesmo tempo (isso cria um curto-circuito trifásico).

O intertravamento deve ser duplo:

• Elétrico: contato NF de K1 no circuito da bobina de K2, e vice-versa
• Lógico no PLC: programação garante que Q0.0 e Q0.1 nunca sejam ativados simultaneamente

Ligação dos contatores:

Fase L1 ──── K1(NA) ──── Motor T1
              K2(NA) ──── Motor T3  ← inversão de fase = inversão de giro

Fase L3 ──── K1(NA) ──── Motor T3
              K2(NA) ──── Motor T1

Lógica Ladder com intertravamento:

Network 1: Sentido Direto
|----[ ]----[ /]----[ /]----( )-------|
  I0.0      I0.1    Q0.1    Q0.0
 (Dir.)    (Rev.)  (K2 ativo) (K1)

Network 2: Sentido Reverso
|----[ ]----[ /]----[ /]----( )-------|
  I0.1      I0.0    Q0.0    Q0.1
 (Rev.)    (Dir.)  (K1 ativo) (K2)

⚠️ Atenção: Nunca confie apenas no intertravamento lógico do PLC. Falhas de software, bits corrompidos em memória, ou scan time podem causar situações onde os dois outputs ficam ativos. O intertravamento elétrico por contato NF é obrigatório e não negociável.

---

Dimensionamento: Como Escolher o Contator Certo

Os fabricantes (WEG, Siemens, Schneider, ABB) dimensionam contatores pela corrente nominal AC-3. Regra prática para motores:

Passo 1 — Calcule a corrente nominal do motor:

I = P / (√3 × V × cos φ × η)

Exemplo:
Motor 15 kW, 380 V, cos φ = 0,86, η = 0,93
I = 15.000 / (1,732 × 380 × 0,86 × 0,93)
I ≈ 29,4 A

Passo 2 — Escolha o contator com In ≥ Inmotor na categoria AC-3.

Passo 3 — Verifique a tensão e tipo da bobina (24 VCC se for acionado por PLC direto).

Passo 4 — Confira os contatos auxiliares disponíveis (quantos NA e NF você precisa para a lógica e sinalização).

Potência do Motor	Corrente (400V)	Contator WEG sugerido
Até 5,5 kW	~12 A	CWM12
Até 15 kW	~30 A	CWM32
Até 30 kW	~58 A	CWM65
Até 55 kW	~105 A	CWM105

👉 Ver linha CWM WEG no Mercado Livre

---

Proteção do Contator: Supressor de Transiente

Todo contator gera um pico de tensão reversa quando a bobina é desligada (fem de autoindução). Em bobinas CC esse pico pode danificar a saída transistor do PLC. A solução é um supressor de transiente instalado em paralelo com a bobina:

• Bobinas CC 24V: diodo de freewheeling (1N4007 é suficiente, o cátodo no positivo)
• Bobinas CA: varistor MOV em paralelo com a bobina

Muitos contatores modernos já vêm com supressor integrado ou têm módulo encaixável opcional — vale verificar o catálogo do fabricante.

💡 Dica: Se você tem saídas transistor no PLC e está usando contator com bobina CC, instale sempre o diodo supressor. Uma queima de saída de PLC por transiente de bobina é frustrante e evitável.

---

Contator vs. Soft Starter vs. Inversor de Frequência

Uma dúvida comum em campo:

Componente	Partida	Controle de velocidade	Custo	Quando usar
Contator	Direta (corrente de pico alta)	Não	Baixo	Cargas simples, partida direta
Soft Starter	Suavizada (reduz pico)	Não (só partida/parada)	Médio	Motores com restrição de torque na partida
Inversor de Frequência	Controlada	Sim (0–60 Hz e além)	Alto	Quando precisa de variação de velocidade

Para a maioria das aplicações simples em campo — bombas de utilidades, ventiladores auxiliares, esteiras de baixa criticidade — o contator ainda é a solução certa. Econômico, robusto e bem conhecido pela manutenção.

👉 Ver soft starters WEG SSW no Mercado Livre

---

Checklist: Antes de Ligar o Contator ao PLC

• Verificar tensão da bobina (24 VCC para acionamento direto por PLC)
• Confirmar corrente máxima da saída digital vs. corrente de pickup da bobina
• Instalar supressor de transiente na bobina (diodo CC ou MOV CA)
• Checar categoria de utilização (AC-1, AC-3 ou AC-4)
• Garantir intertravamento elétrico em aplicações de reversão
• Implementar intertravamento lógico no Ladder como segunda camada
• Usar contato auxiliar do contator como feedback no PLC (confirma o fechamento real)
• Verificar tensão e corrente de carga vs. capacidade dos contatos principais

---

Erros Comuns com Contatores na Automação

1. Usar saída digital do PLC sem verificar a corrente de pickup da bobina. Saídas transistor costumam ter 0,5 A de capacidade. Bobinas de contatores maiores podem exigir mais — sempre cheque o datasheet.

2. Não usar o contato auxiliar como feedback. O PLC manda o sinal, mas não sabe se o contator fechou de verdade. Um contato NF como feedback fecha o diagnóstico — especialmente importante em sistemas com supervisão.

3. Dimensionar pelo HP do motor sem converter para corrente. Tabelas genéricas podem estar erradas para o seu fabricante e tensão de alimentação. Calcule a corrente real.

4. Omitir o intertravamento elétrico em reversores. Confiar só no PLC é um risco inaceitável. O contato NF cruzado entre K1 e K2 é um requisito de segurança, não uma sugestão.

5. Ignorar a categoria de utilização. Um contator AC-3 numa aplicação AC-4 vai ter vida útil muito reduzida. Contatores têm vida mecânica e elétrica definidas separadamente pelo fabricante.

---

Conclusão

O contator elétrico é simples na aparência, mas exige atenção nos detalhes: tensão de bobina certa, categoria de utilização adequada, supressor de transiente instalado e intertravamento garantido tanto no circuito elétrico quanto na lógica do PLC.

Para automação com CLP, o padrão que funciona em campo é: bobina 24 VCC, saída digital do PLC direto na bobina (com supressor), feedback do contato auxiliar no PLC e intertravamento duplo em aplicações de reversão. Seguindo essas quatro regras, você vai economizar horas de troubleshooting e proteger tanto o equipamento quanto o seu projeto.

Ficou com dúvida sobre dimensionamento, tipo de bobina ou lógica Ladder? Deixa nos comentários que eu respondo.

Quer receber novos artigos direto no seu e-mail? Assine a newsletter do PLCnaPratica — sem spam, só conteúdo técnico.

---

FAQ — Perguntas Frequentes sobre Contatores

Um contator pode ser usado como chave geral de um quadro? Tecnicamente sim, mas não é a aplicação correta. O contator é projetado para manobras frequentes. Para chave geral, use um disjuntor caixa moldada ou seccionador. O contator não tem capacidade de interrupção de curto-circuito — ele precisa da proteção do disjuntor a montante.

Qual a diferença entre contator e relé? Basicamente tamanho e capacidade de carga. Relés são para sinais de controle (até alguns ampères). Contatores são para cargas de potência — motores, resistências, cargas trifásicas. Construtivamente, o contator tem câmaras de extinção de arco e contatos principais dimensionados para correntes de dezenas ou centenas de ampères.

Posso acionar um contator 220 VCA com a saída do PLC direto? Não diretamente. A saída digital do PLC opera em 24 VCC. Para acionar bobinas em 110 ou 220 VCA, use um relé de interface 24 VCC / 220 VCA entre a saída do PLC e a bobina do contator.

O que causa o travamento mecânico de um contator? As causas mais comuns são: contatos soldados por arco excessivo (sobrecarga ou curtírcuito sem proteção adequada), núcleo magnético sujo ou desgastado, e mola de retorno enfraquecida por uso intenso. Em campo, contator que não abre ao desligar a bobina é sinal de contatos soldados — desligue a alimentação antes de qualquer intervenção.

Quantas manobras um contator aguenta? Depende do fabricante e modelo. Tipicamente, a vida mecânica gira em torno de 10 a 30 milhões de manobras, enquanto a vida elétrica em AC-3 fica entre 1 e 3 milhões de manobras. Para aplicações de alta frequência de manobra (ciclo rápido), verifique o datasheet e considere contator eletrônico (sem contatos mecânicos).

Como saber se o meu PLC consegue acionar a bobina diretamente? Verifique dois dados: (1) corrente de pickup (inrush) da bobina no datasheet do contator — pode ser 5 a 10x a corrente de manutenção durante o fechamento; (2) capacidade de corrente da saída digital do PLC. Se a inrush for maior que a capacidade da saída, use relé de interface.
